什么是点火变压器

时间:2022-06-06 11:06:19 来源:本站 点击:116次

点火变压器有商用炉具和民用炉之分:商用主要应用于餐饮厨房炉具点火装制,因为餐饮厨房的使用环境比较复杂,故选择点火器时要求相对民用严格。民用主要应用于家庭炉具的点火装制,使用环境比餐饮炉具比较简单,一般选用脉冲式的点火比较多。

点火变压器的组成主要由电源、点火线圈、分电器、点火开关、火花塞、附加电阻及其短接装置、高低压导线等组成。
1、电源:由蓄电池和发电机组成。启动时,点火系由蓄电池提供低压电能;启动后,当发电机电压高于蓄电池电压时,点火系由发电机提供低压电能。

2、点火线圈:将汽车电源提供的 12V 低压电转变成能击穿火花塞电极间隙的高压电。

3、分电器:在发电机凸轮轴驱动下,准时接通和切断点火线圈初级电流,使点火线圈及时产生高压电,并按点火顺序将高压电传送至各缸火花塞;同时能自动和人为地实现对点火时间的调整。其中电容器的作用是减小断电器触点火花,提高点火线圈次级电压。

4、点火开关:控制点火系低压电路的通断,控制发电机的启动和熄火。

5、火花塞:将高压电引入燃烧室,产生电火花点燃混合气。

6、附加电阻短接装置:起动时将附加电阻短接,增大点火线圈初级电流,增强起动时火花塞的跳火能量。

点火变压器的工作原理

通常的点火变压器里面有两组线圈,初级线圈和次级线圈。初级线圈用较粗的漆包线,通常用 0.5-1 毫米左右的漆包线绕 200-500 匝左右;

次级线圈用较细的漆包线,通常用 0.1 毫米左右的漆包线绕 15000-25000 匝左右。初级线圈一端与车上低压电源(+)联接,另一端与开关装置(断电器)联接。

次级线圈一端与初级线圈联接,另一端与高压线输出端联接输出高压电。

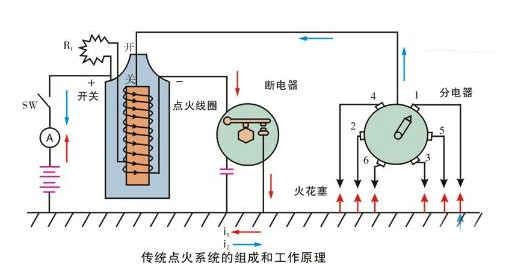

点火变压器



点火器变压器烧坏的原因:

(1)变压器本身设计有问题。因为点火变压器工作时间很短,一般的人都会把它视为间歇工作状态,绝缘设计上偷工减料,所以造成刚开始还能用,用不了多久就坏了。

(2)变压器没有短路保护功能。由于进口价格高昂,国内很多厂家自已制作,在绝缘方面做得不好,工作时间长了就会因积碳多了造成短路。

点火变压器的作用

产生高压,去点燃可然混合气。
